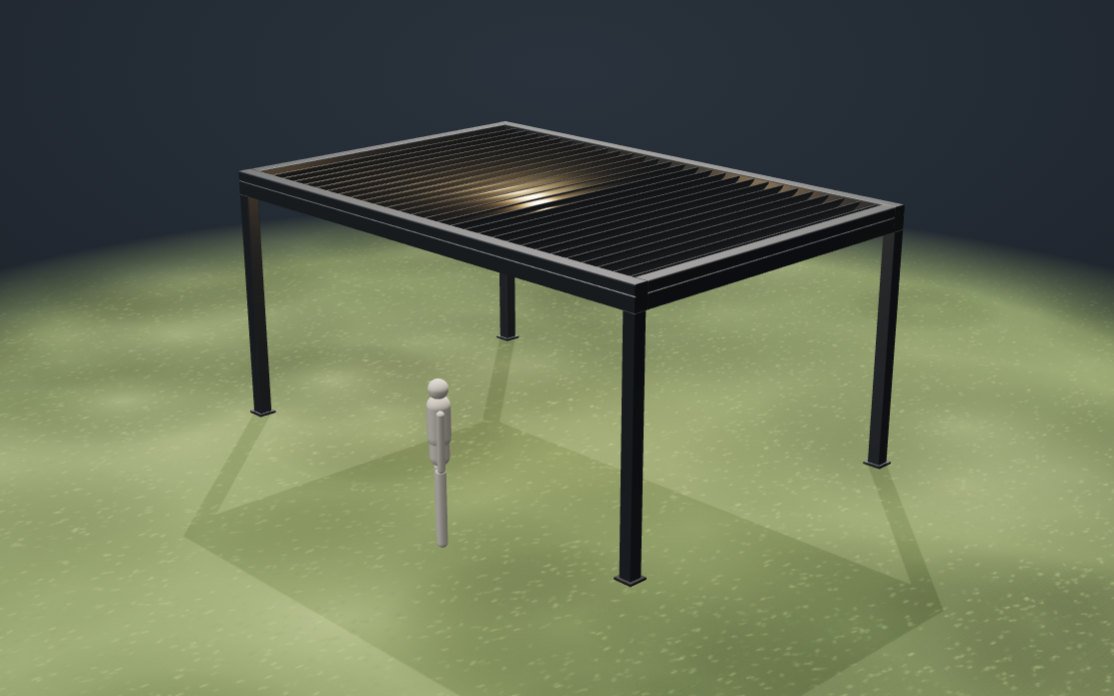

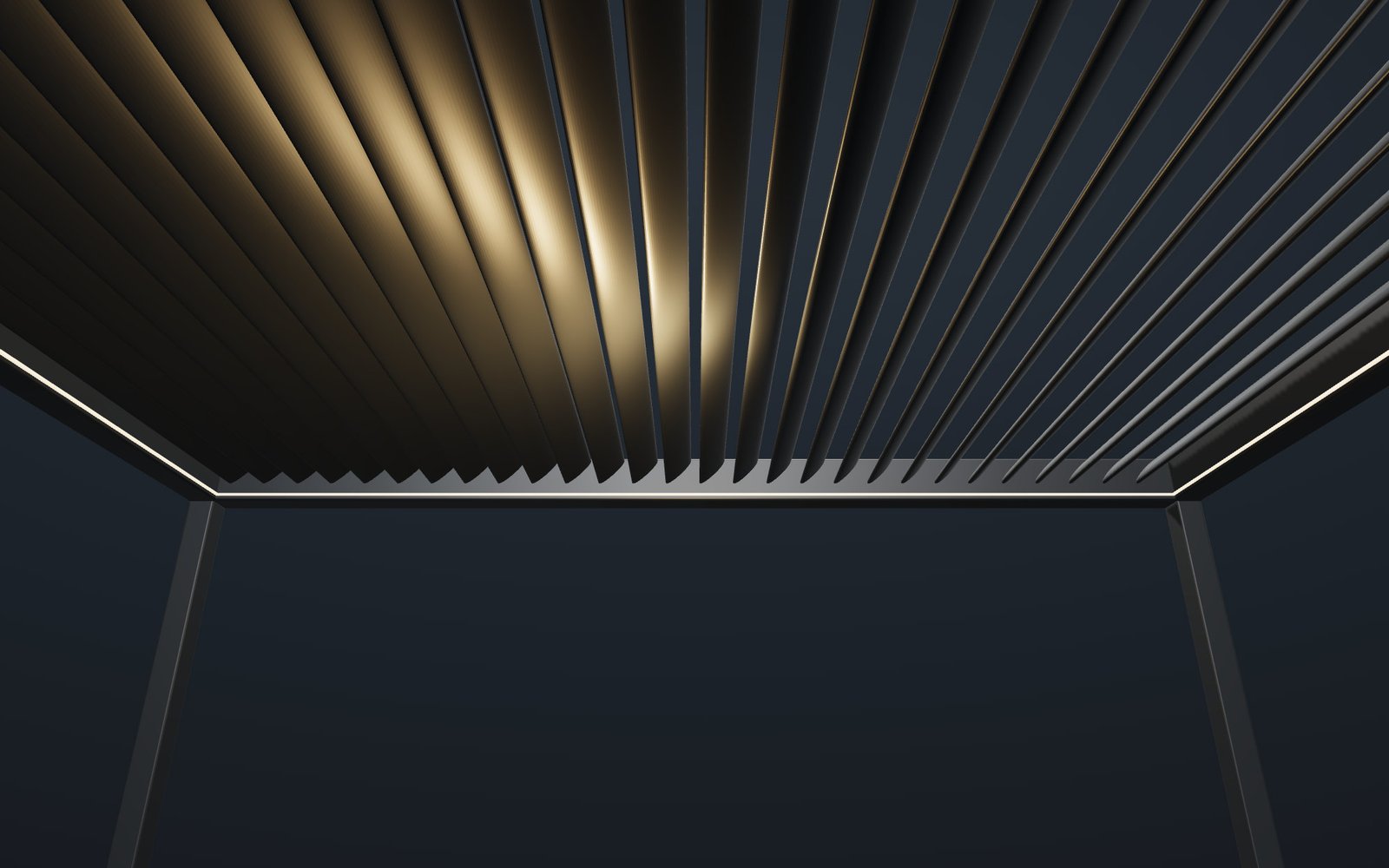

Lamellendach
Verstellbare Aluminiumlamellen. Sie regeln Licht, Schatten und Durchzug in drei Stellungen.
Geeignet fürTerrasse, Gastronomie, überall dort, wo sich die Nutzung über den Tag ändert
Das System
Was genau gebaut wird.
Wir verbauen die Systeme von Albert Genau — einem Hersteller, der seit rund vierzig Jahren Verglasungs- und Überdachungssysteme baut und in über achtzig Ländern liefert. Auf dieser Seite stehen die Masse und Materialien dahinter, ohne Umweg über ein Verkaufsgespräch.
01 — Die Dachfläche
Drei Dächer, ein Rahmen.
Die Konstruktion darunter ist dieselbe. Was oben liegt, entscheidet, wofür der Raum taugt.

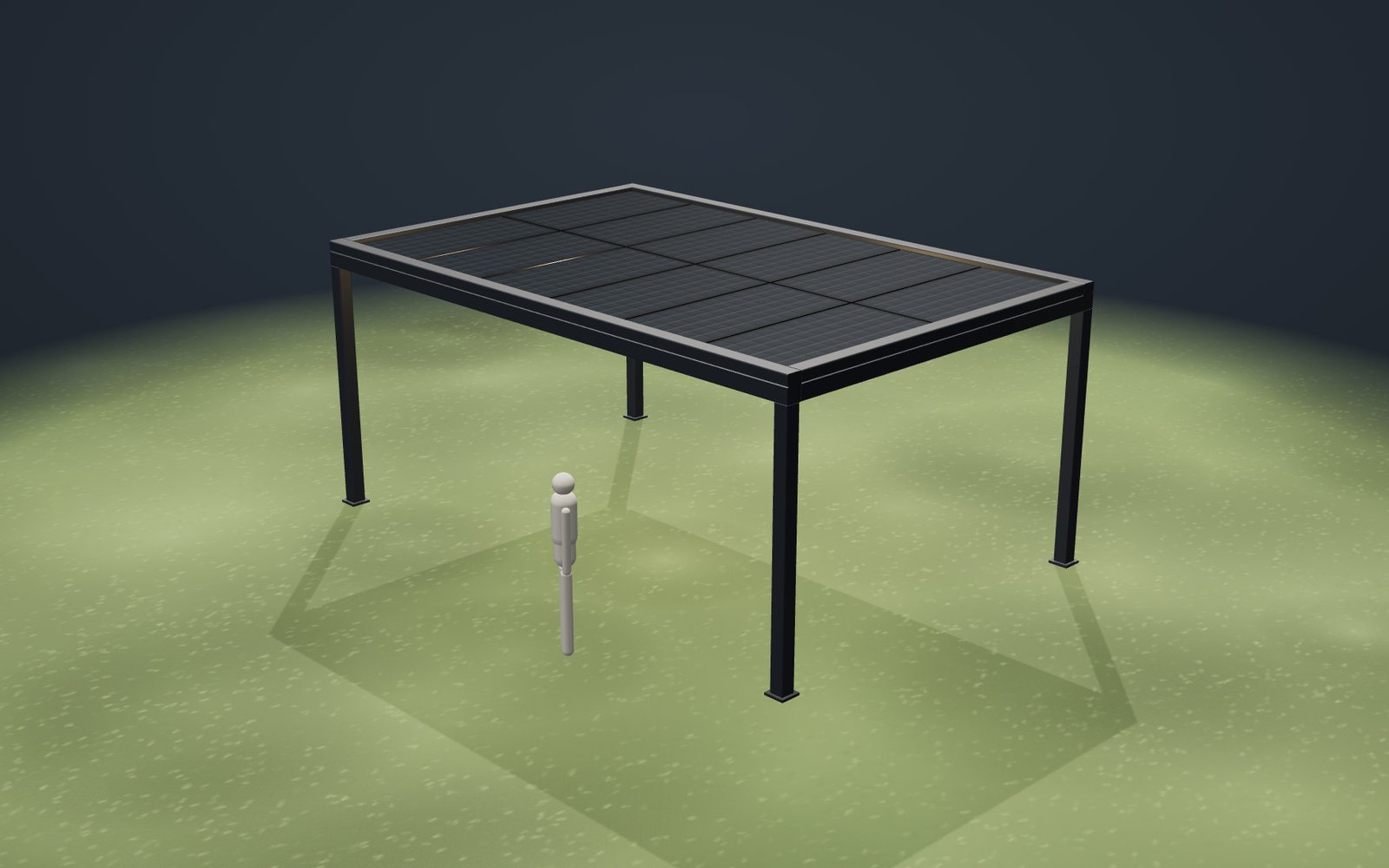

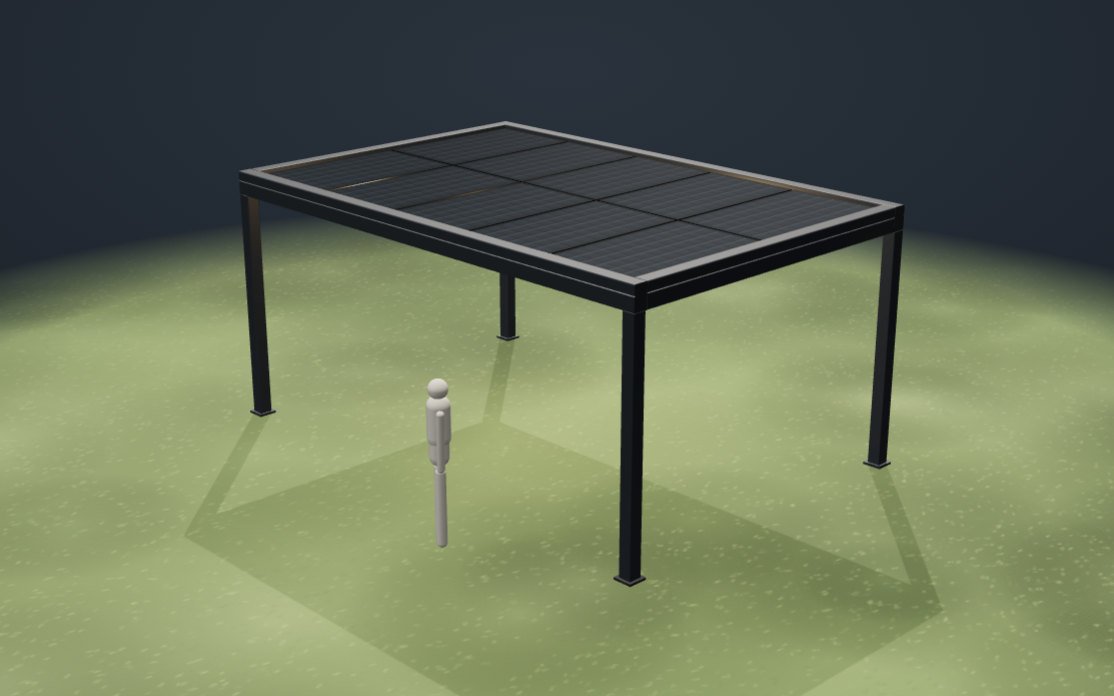

Solardach
Solarmodule als Dachfläche im Rahmen. Beschattet dauerhaft und liefert gleichzeitig Strom.
Geeignet fürCarport, Süd- und Westlagen, Haushalte mit Wärmepumpe oder Wallbox

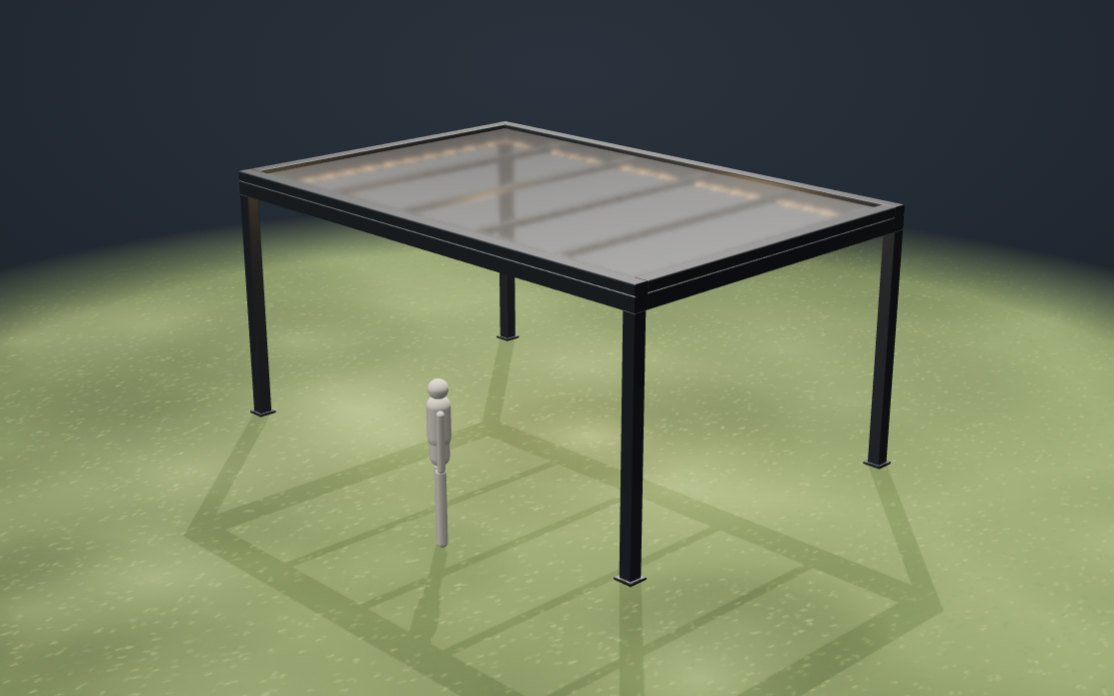

Feste Dachfläche
Verbundsicherheitsglas, Isolierglas oder Polycarbonat, 8° geneigt — auf Wunsch 0° bis 16°.
Geeignet fürWintergarten, Eingang, Flächen, die ganzjährig dicht sein müssen
Darstellungen aus unserem 3D-Konfigurator — dieselbe Geometrie, die Sie unterPlanen selbst drehen können.
02 — Solar
Ein Dach, das Strom macht.
In der Schweiz wird das bisher kaum angeboten. Bei uns ist es für jede Pergola, jede Terrassenüberdachung und jeden Carport wählbar.
Der Unterschied zu einer nachträglich montierten Anlage liegt in der Konstruktion: Die Module sind die Dachfläche. Sie liegen im selben Rahmenprofil wie sonst das Glas oder die Lamellen, mit derselben Entwässerung und derselben verdeckten Leitungsführung. Es gibt kein Gestell, keine Aufständerung, keine zweite Schicht über dem Dach — und damit auch keine zweite Ansicht, die man von der Terrasse aus sieht.
Aufbau im Schnitt — Module im Rahmen, Leitung verdeckt durch die Stütze
- Statt Aufbau
- Solarmodule ersetzen die Deckenplatte im Rahmen. Dieselbe Konstruktion, dieselbe Ansicht von unten.

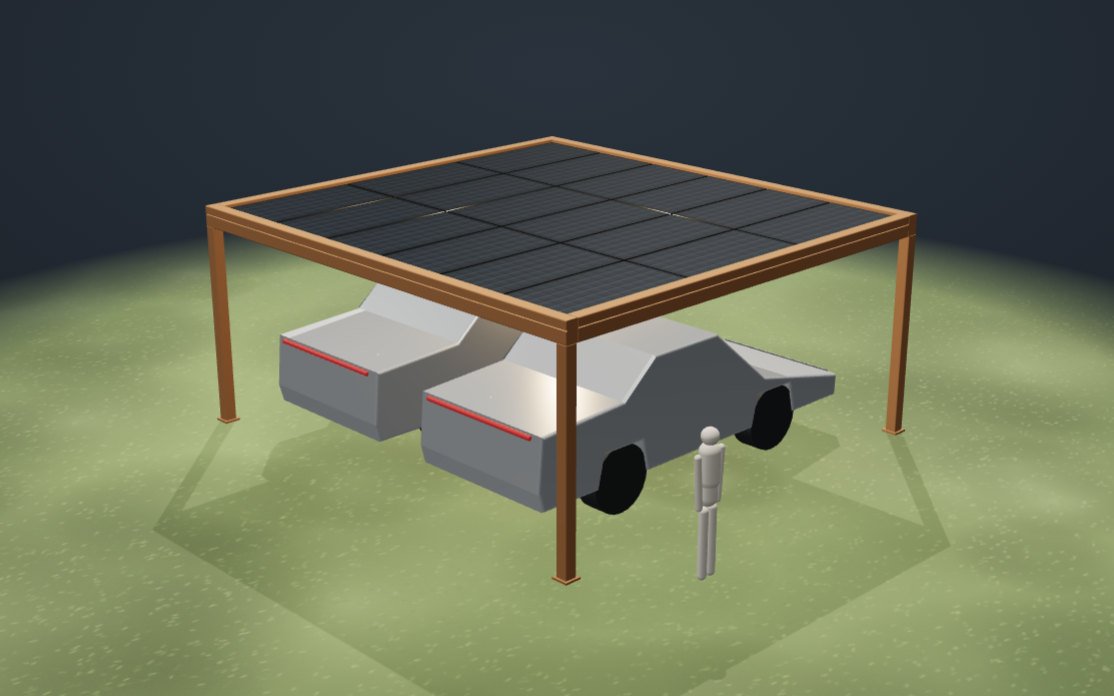

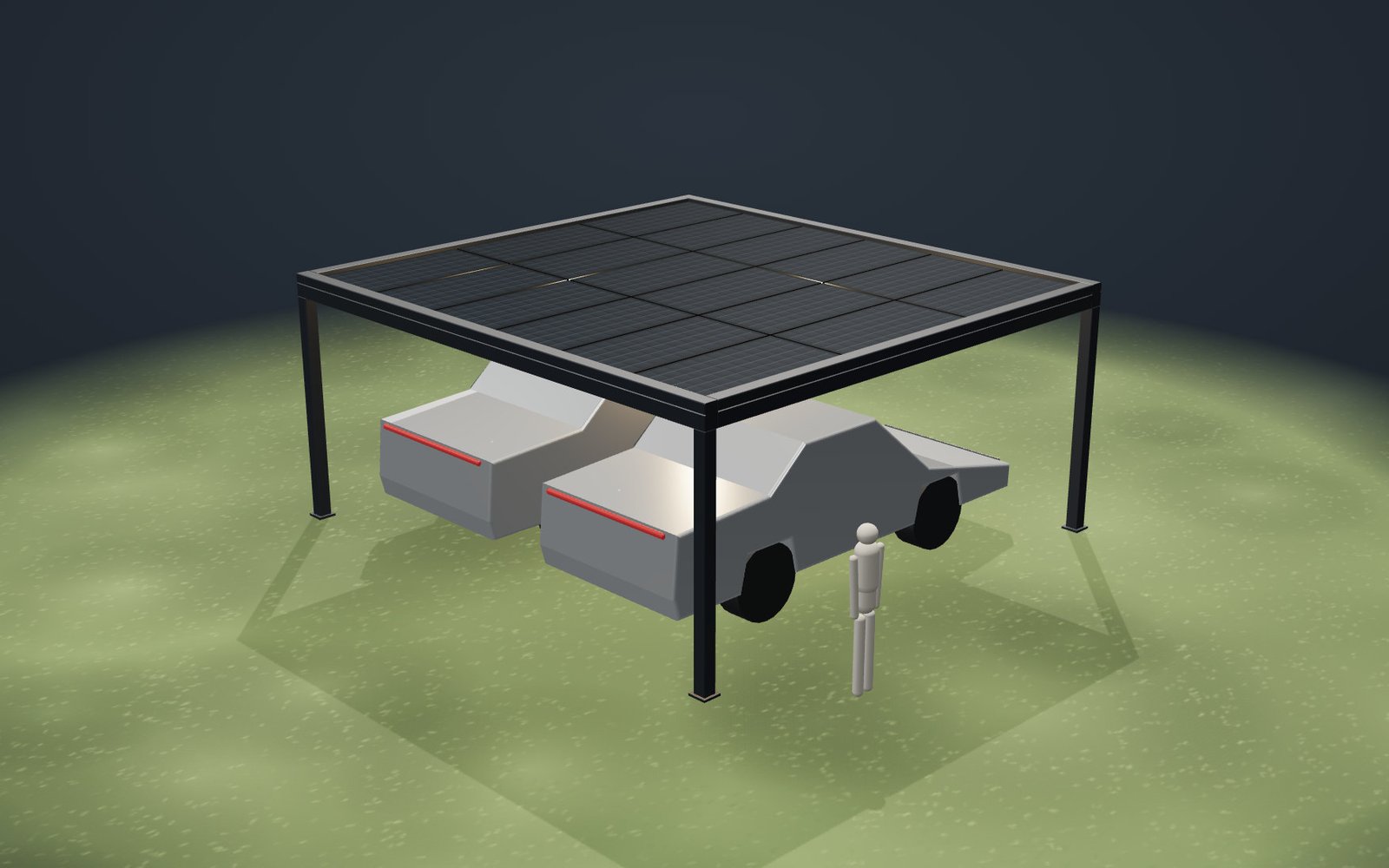

- Über dem Auto
- Derselbe Rahmen als Carport. Die Leitung läuft verdeckt durch die Stütze zur Wallbox — dorthin, wo der Strom gebraucht wird.
- Ausrichtung
- Die Dachneigung ist zwischen 0° und 16° wählbar. Wie viel eine Fläche an Ihrem Standort bringt, hängt von Ausrichtung und Verschattung ab — das rechnen wir vor der Offerte, nicht danach.
- Was dazugehört
- Wechselrichter, Leitungsführung, Zählerkonzept und die Anmeldung beim Netzbetreiber planen wir mit. Der Speicher ist optional.
- Die bessere Fläche
- Gross, zusammenhängend und ohne Kamin, Dachfenster oder Gaube darauf. Das unterscheidet ein Pergoladach von den meisten Hausdächern.
03 — Das Lamellendach
Wie sich das Dach bewegt.
Ein Lamellendach ist kein Sonnenschirm mit Motor. Der Unterschied steckt in drei Details.

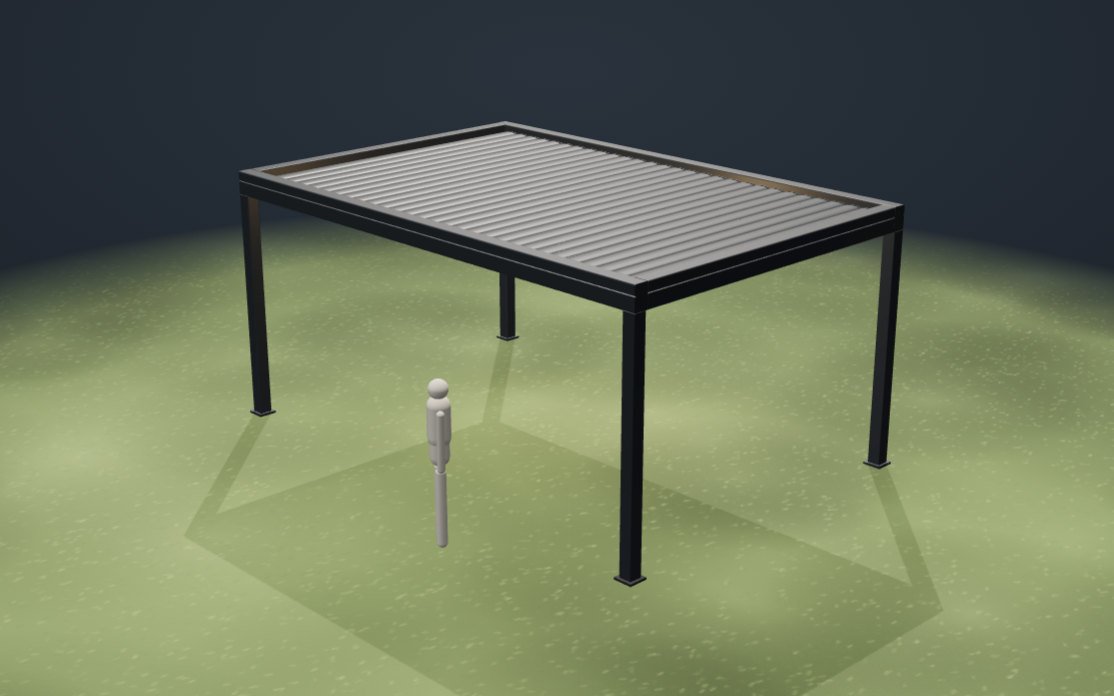

Geschlossen
Die Lamellen stossen lückenlos aneinander. Regen läuft über den Rahmen ab, die Sonne bleibt draussen.
Lüftung
Luft zieht zwischen den Lamellen durch, der Schatten bleibt. Die Stellung für heisse Nachmittage.

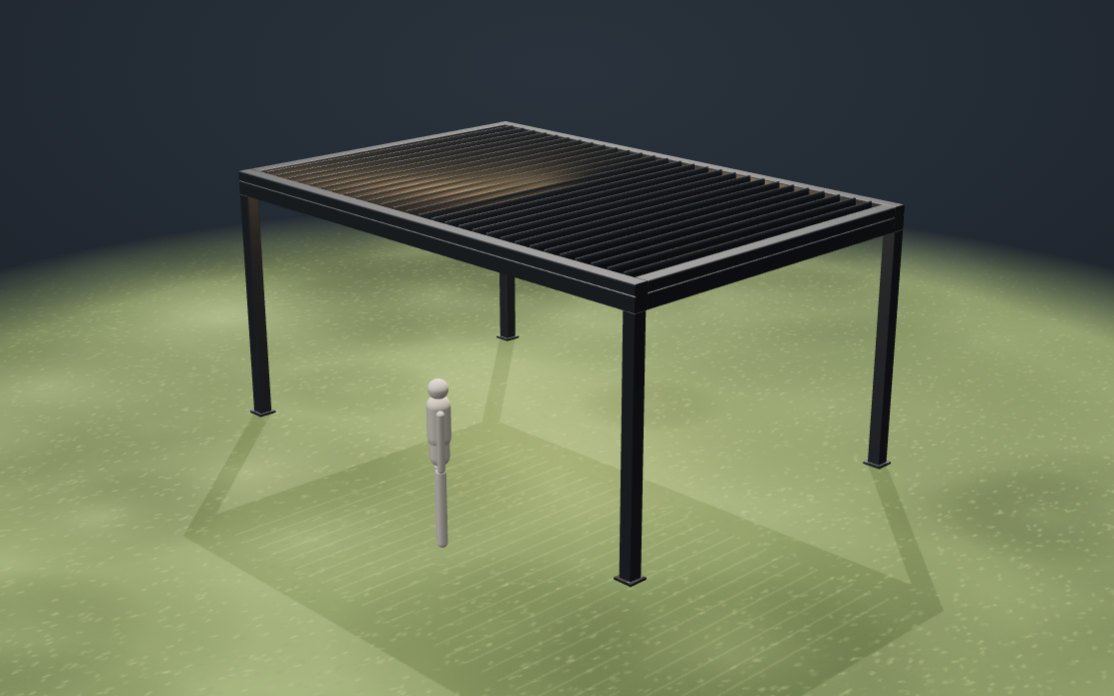

Offen
Die Lamellen stehen fast senkrecht. Der Himmel ist da, wo vorher das Dach war.
- 01
Dual-Motion
Drei Stellungen statt auf und zu: vollständig geschlossen, Lüftungsmodus, vollständig geöffnet. Im Lüftungsmodus zieht Luft durch, ohne dass die Beschattung aufgegeben wird.
- 02
Synchronisierte Bewegung
Alle Lamellen sind über Scheren aus einer Aluminiumlegierung miteinander verbunden. Sie laufen gleich und stehen im geöffneten Zustand stabil — auch über die ganze Feldbreite.
- 03
Isolierte Lamellen
Doppelt versiegelte Paneele mit Innenisolierung. Geschlossen bleibt der Raum dicht, und der Regen trommelt nicht auf ein Blech.
04 — Konstruktion
Was man später nicht sieht.
Die Punkte, an denen sich eine Anlage nach fünf Jahren entscheidet.
- Uni-Beam
- Mehrfeldanlagen werden über einen durchlaufenden Träger verbunden. Ab zwei Modulen stehen dadurch rund 50 % weniger Stützen und Balken im Raum — der entscheidende Punkt, wenn eine Anlage über mehrere Achsen läuft.
- Stützen
- Quadratischer Querschnitt, nahtlos vom Boden bis zum Rahmen durchgezogen. Keine Stossfuge auf Augenhöhe.
- Fussbefestigung
- Verdeckte Verbindung in den Untergrund. Von aussen ist keine Verschraubung sichtbar.
- Entwässerung
- Im Rahmenprofil zur Ecke, von dort innen durch die Stütze. Mit Laubfänger, Fallrohr und Ablaufdeckel — kein Rohr an der Seite.
- Schnee und Wind
- Wir prüfen die Schnee- und Windlast an Ihrem Standort und legen die Konstruktion danach aus — Profilquerschnitte, Stützenabstände und Fundament ergeben sich daraus. Gebaut wird erst, wenn diese Rechnung vorliegt. Wo es nötig ist, kommt ein Verstärkungsprofil in die Trägerprofile.
- Beleuchtung
- Dreistufige Ambientebeleuchtung mit LED: nur die Decke, nur der Raum oder beides. Dimmbar, auf Wunsch als RGB. Die Linie liegt im Rahmenprofil, sichtbar ist das Licht, nicht die Leuchte.
05 — Systemdaten
Masse und Grenzen.
Werte der Terrassenüberdachung als feste Dachfläche. Für Lamellen- und Solardächer gelten je nach Feldweite eigene Grenzen — die rechnen wir für Ihr Projekt.
- Systembreite
- 2 000 – 12 000 mm
- Systemtiefe
- max. 4 000 mm je Feld, darüber hinaus über gekoppelte Module
- Höhe Vorderseite
- max. 3 000 mm
- Dachneigung
- 8° serienmässig, optional 0° bis 16°
- Deckenplatten
- Verbundsicherheitsglas · Isolierglas · Polycarbonat · Solarmodul
- Beleuchtung
- Spot-LED oder RGB-LED, dimmbar
- Deckenvorhang
- integrierbar
Angaben aus dem Systemkatalog des Herstellers. Verbindlich wird ein Mass erst mit dem Statiknachweis für Ihren Standort.
06 — Seitenelemente
Wie der Raum zugeht.
Alle Seitensysteme sind auf denselben Rahmen abgestimmt — sie werden nicht nachträglich davorgestellt.

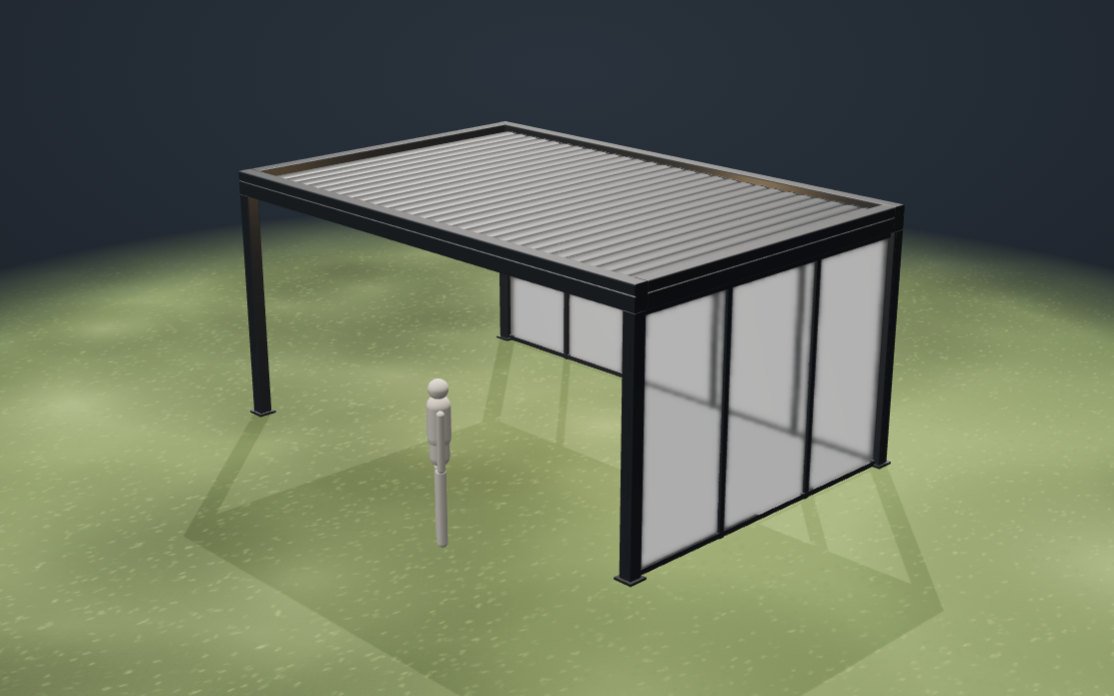

Schiebeverglasung
Rahmenlose oder schmal gerahmte Schiebeelemente, Einfach- oder Isolierverglasung. Mit Isolierglas erreicht das System ein Mehrfaches der Dämmung einer Einfachverglasung.
Vom deutschen PfB-Institut nach europäischen Normen auf Luft-, Wasser-, Wind- und Schalldichtheit geprüft.
Schwellen
Drei Ausführungen, je nach Anschluss an den Belag: 23,3 mm mit Rampe, 23,3 mm flach oder 7,3 mm bodeneben eingelassen.
Die bodenebene Variante ergibt einen schwellenfreien Übergang zwischen innen und aussen.
Guillotine-Verglasung
Motorisierte, ferngesteuerte Elemente, die senkrecht fahren und an jedem Punkt anhalten. Die Paneele sammeln sich oben oder unten.
Für Öffnungen, an denen seitlich kein Platz für ein Schiebepaket ist.

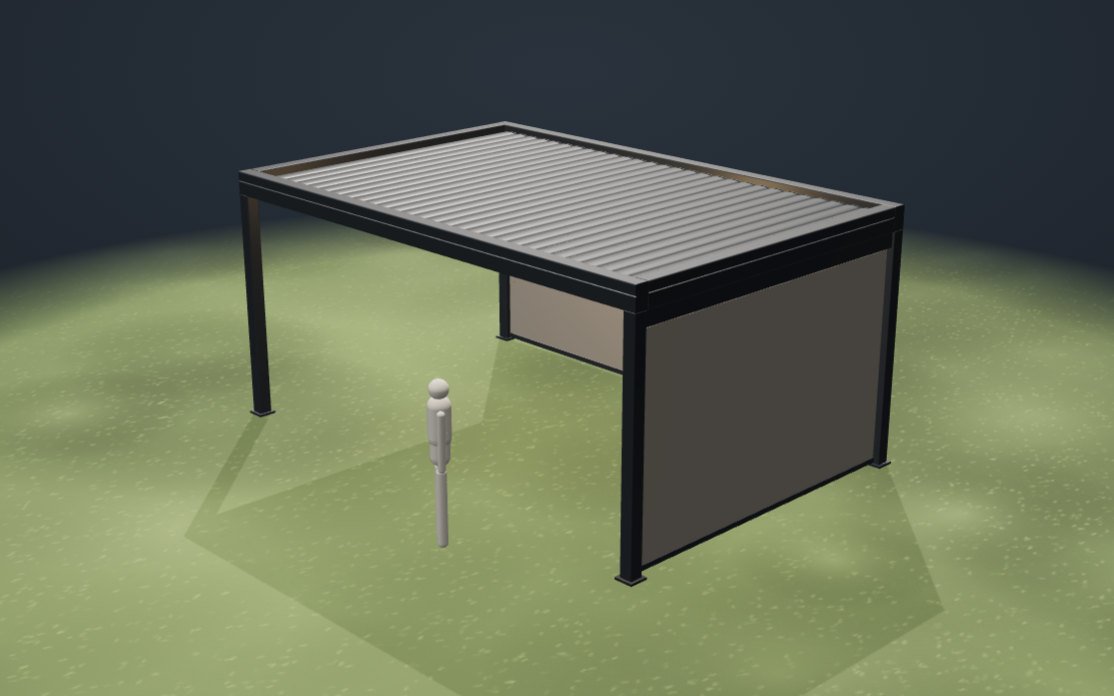

Windschutz und Zipscreen
Textile Bahnen in seitlichen Führungsschienen, Kassette im Rahmen. Halten Wind, Staub und Blendung ab und verschwinden, wenn sie nicht gebraucht werden.
Pfostenbreite ab 47 mm — der Blick bleibt offen.
07 — Unterlagen
Was Sie von uns bekommen.
Je nachdem, an welcher Stelle Sie im Projekt stehen.
- 01
Für Architektinnen und Planer
Systemmasse, Anschlussdetails, Schwellenausbildung und Lastannahmen liefern wir vor der Ausschreibung. Auf Wunsch als Schnitt im Massstab, passend zu Ihrem Plansatz.
- 02
Für Generalunternehmer
Ein Ansprechpartner für Statiknachweis, Bewilligungsunterlagen, Fertigung und Montage. Ein Termin, ein Festpreis, keine Schnittstelle zwischen Metallbau und Elektro.
- 03
Für Bauherrschaften
Sie müssen nichts davon wissen. Wir bringen die Muster mit, Sie entscheiden nach Augenschein — und bekommen die Unterlagen trotzdem vollständig.
